[供应] 管道泵:IRG单级单吸热水管道离心泵 |
 |
| 类别： |
泵 » 管道泵 » 管道泵 |
|
| 单位名称： |
永嘉县扬子江泵业有限公司 |
|
| 地区： |
浙江省 温州市 永嘉县 |
|
| 发布日期： |
2020-12-21 |
|
| 有效期： |
30 天 |
|
| 型号： |
|
|
| 联系人：叶雨飞 联系电话：0577 67980805 |
|
|
|
|
|
|
|

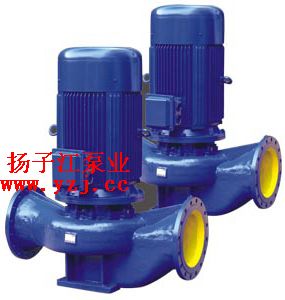

管道泵:IRG单级单吸热水管道离心泵
放大图片
详细信息：
ISG系列单级单吸立式离心泵是本公司参照国际ISO2858和国家标准JB/T6878.2-93所规定的性能参数，结合本公司多年生产经验而设计的第二代高效节能产品，是替代SG型管道离心泵、IS型离心泵、D型多级离心泵等常规泵的理想产品。系列流量范围1.5～1600m3/h，扬程范围5～125m，分基本型、分流型、切割型等多种规格。根据使用场合介质和温度不同，过流部分的材质变化及结构变化，设计制造同性能参数的IRG型热水泵、IHG型管道化工泵、YG立式管道油泵、使该系列产品使用得到普及，完全可以替代常规离心泵在所有场合使用。
产品特点:
①泵为立式结构，进出口口径相同，且位于同一中心线上，可象阀门一样安装在管路之中，外形紧凑美观，占地面积小，建筑投入低，如加上防护罩则可置于户外使用。
②叶轮直接安装在电机的加长轴上，轴向尺寸短、结构紧凑，泵与电机轴承配置合理，能有效地平衡泵运转产生的径向和轴向负荷，从而保证了泵的运行平稳，振动噪音很低。
③轴封采用机械密封或机械密封组合，采用进口钛合金密封环、中型耐高温机械密封和采用硬质合金才质，耐磨密封，能有效地增长机械密封的使用寿命。
④安装检修方便面，无需拆动管路系统，只要卸下泵联体座螺母即可抽出全部转子部件。
⑤可根据使用要求即流量和扬程的需要采用泵的串、并联运行方式。
⑥可根据管路布置的要求采用泵的竖式和横式安装。
使用范围:
1、ISG立式离心泵，供输送清水及物理性质似清水的其它液体之用，使用介质温度不超过80℃，适用于工业和城市给排水、高层建筑增压送水、园林喷灌、消防增压、远距离送水、采暖、浴室等冷暖水循环增压及设备配套等。
2、IRG立式热水循环泵，适用于能源、冶金、木材加工、化工、纺织、造纸及饭店、浴室、宾馆等锅炉热水增压循环输送及城市采暖系统循环用泵，使用介质温度不超过120℃。
3、IHG立式化工泵，适用于轻纺、石油、化工、医药、卫生、食品、炼油等工业输送化学腐蚀性液体，介质温度为-20℃～+120℃。
4、YG立式管道油泵供输送汽油、煤油、柴油等石油产品，被输送介质温度为-20℃～+120℃。
工作条件:
①吸收压力≤1.0Mpa，或泵系统最高工作压力1.6Mpa，即泵吸入压力+泵扬程≤1.6Mpa、泵静压试验压力为2.5Mpa。
（订货时请注明系统工作压力。泵系统工作压力大于1.6Mpa时应在订货时另行提出，以便在制造时泵的过流部分和联接部分采用铸造钢材料。）
②环境温度＜40℃，相对温度＜95%。
③所输送介质中固体颗粒体积含量不超过单位体积的0.1%，粒度＞0.2mm。
注：如使用介质为带有细小颗粒，请在订货时注明，以便厂家采用耐磨式机械密封。
性能参数:
型 号 流量Q 扬程
m 效率
% 转速
r/min 电机功率
KW 允许汽蚀余量
m
m3/h l/s
25-125 4 1.11 20 36 2900 0.75 2.3
25-160 4 1.11 32 32 2900 1.5 2.3
25-160A 3.7 1.03 28 31 2900 1.1 2.3
32-100(I) 6.3 1.75 12.5 54 2900 0.75 2.3
32-125 5 1.39 20 44 2900 0.75 2.3
32-125A 4.5 1.25 16 43 2900 0.55 2.3
32-160 6.5 5 32 44 2900 1.5 2.3
32-160A 4 1.1 25 34 2900 1.1 2.0
32-160(I) 6.3 1.75 32 40 2900 2.2 2.0
32-200 4.5 12.5 50 32 2900 3 2.0
32-200(I) 6.3 1.75 50 33 2900 4 2.0
32-200A 4 1.11 44 40 2900 2.2 2.0
40-125 6.3 1.75 20 46 2900 1.1 2.3
40-125A 5.6 1.56 16 45 2900 0.75 2.3
40-160 6.3 1.75 32 40 2900 2.2 2.3
40-160A 5.9 1.64 28 39 2900 1.5 2.3
40-160B 5.5 1.53 24 38 2900 1.1 2.3
40-200 6.3 1.75 50 33 2900 4 2.3
40-200A 5.9 1.64 44 31 2900 3 2.3
40-200B 5.3 1.47 36 29 2900 2.2 2.3
40-250 6.3 1.75 80 28 2900 7.5 2.3
40-250A 5.9 1.64 70 28 2900 5.5 2.3
40-250B 5.5 1.53 60 27 2900 4 2.3
40-100(I) 12.5 3.47 12.5 62 2900 1.1 2.3
40-100(I)A 11 3.05 10 60 2900 0.75 2.3
40-125(I) 12.5 3.47 20 58 2900 1.5 2.3
40-125(I)A 11 3.05 16 57 2900 1.1 2.3
40-160(I) 12.5 3.47 32 52 2900 3 2.3
40-160(I)A 11.7 3.25 28 51 2900 2.2 2.3
40-160(I)B 10.4 2.89 22 50 2900 1.5 2.3
40-200(I) 12.5 3.47 50 46 2900 5.5 2.3
40-200(I)A 11.7 3.25 44 45 2900 4 2.3
40-200(I)B 10.6 2.94 36 44 2900 3 2.3
40-250(I) 12.5 3.47 80 38 2900 11 2.3
40-250(I)A 11.6 3.22 70 38 2900 7.5 2.3
40-250(I)B 10.8 3.0 60 37 2900 7.5 2.3
40-250(I)C 10.0 2.78 52 36 2900 5.5 2.3
50-100 12.5 3.47 12.5 62 2900 1.1 2.3
50-100A 11 3.05 10 60 2900 0.75 2.3
50-125 12.5 3.47 20 58 2900 1.5 2.3
型 号 流量Q 扬程
m 效率
% 转速
r/min 电机功率
KW 允许汽蚀余量
m
m3/h l/s
50-125A 11 3.05 16 57 2900 1.1 2.3
50-160 12.5 3.47 32 52 2900 3 2.3
50-160A 11.7 3.25 28 51 2900 2.2 2.3
50-160B 10.4 2.89 22 50 2900 1.5 2.3
50-200 12.5 3.47 50 46 2900 5.5 2.3
50-200A 11.7 3.25 44 45 2900 4 2.3
50-200B 10.6 2.94 36 44 2900 3 2.3
50-250 12.5 3.47 80 38 2900 11 2.3
50-250A 11.6 3.22 70 38 2900 7.5 2.3
50-250B 10.8 3.0 60 37 2900 7.5 2.3
50-250C 10.0 2.78 52 36 2900 5.5 2.3
50-100(I) 25 6.94 12.5 69 2900 1.5 2.5
50-100(I)A 22.3 6.19 10 67 2900 1.1 2.5
50-125(I) 25 6.94 20 68 2900 3 2.5
50-125(I)A 22.3 6.19 16 66 2900 2.2 2.5
50-160(I) 25 6.94 32 63 2900 4 2.5
50-160(I)A 23.4 6.5 28 62 2900 4 2.5
50-160(I)B 21.6 6.0 24 58 2900 3 2.5
50-200(I) 25 6.94 50 58 2900 7.5 2.5
50-200(I)A 23.5 6.53 44 57 2900 7.5 2.5
50-200(I)B 21.8 6.06 38 55 2900 5.5 2.5
50-250(I) 25 6.94 80 50 2900 15 2.5
50-250(I)A 23.4 6.5 70 50 2900 11 2.5
50-250(I)B 21.6 6.0 60 49 2900 11 2.5
50-315(I) 25 6.94 125 40 2900 30 2.5
50-315(I)A 23.7 6.58 113 40 2900 22 2.5
50-315(I)B 22.5 6.25 101 39 2900 18.5 2.5
50-315(I)C 20.6 5.72 85 38 2900 15 2.5
65-100 25 6.94 12.5 69 2900 1.5 2.5
65-100A 22.3 6.19 10 67 2900 1.1 2.5
65-125 25 6.94 20 68 2900 3 2.5
65-125A 22.3 6.19 16 66 2900 2.2 2.5
65-160 25 6.94 32 63 2900 4 2.5
65-160A 23.4 6.5 28 62 2900 4 2.5
65-160B 21.6 6.0 24 58 2900 3 2.5
65-200 25 6.94 50 58 2900 7.5 2.5
65-200A 23.5 6.53 44 57 2900 7.5 2.5
65-200B 21.8 6.06 38 55 2900 5.5 2.5
65-250 25 6.94 80 50 2900 15 2.5
65-250A 23.4 6.5 70 50 2900 11 2.5
65-250B 21.6 6.0 60 49 2900 11 2.5
65-315 25 6.94 125 40 2900 30 2.5
65-315A 23.7 6.58 113 40 2900 22 2.5
65-315B 22.5 6.25 101 39 2900 18.5 2.5
65-315C 20.6 5.72 85 38 2900 15 2.5
65-100(I) 50 13.9 12.5 73 2900 3 3.0
65-100(I)A 44.7 12.4 10 72 2900 2.2 3.0
65-125(I) 50 13.9 20 72.5 2900 5.5 3.0
型 号 流量Q 扬程
m 效率
% 转速
r/min 电机功率
KW 允许汽蚀余量
m
m3/h l/s
65-125(I)A 45 12.5 16 71 2900 4 3.0
65-160(I) 50 13.9 32 71 2900 7.5 3.0
65-160(I)A 46.7 13.0 28 70 2900 7.5 3.0
65-160(I)B 43.3 12.0 24 69 2900 5.5 3.0
65-200(I) 50 13.9 50 67 2900 15 3.0
65-200(I)A 47 13.1 44 66 2900 11 3.0
65-200(I)B 43.5 12.1 38 65 2900 7.5 3.0
65-250(I) 50 13.9 80 59 2900 22 3.0
65-250(I)A 46.7 13.0 70 59 2900 18.5 3.0
65-250(I)B 43.3 12.0 60 58 2900 15 3.0
65-315(I) 50 13.9 125 54 2900 37 3.0
65-315(I)A 46.5 12.9 110 54 2900 30 3.0
65-315(I)B 44.5 12.4 100 53 2900 30 3.0
65-315(I)C 41 11.4 85 51 2900 22 3.0
80-100 50 13.9 12.5 73 2900 3 3.0
80-100A 44.7 12.5 10 72 2900 2.2 3.0
80-125 50 13.9 20 72.5 2900 5.5 3.0
80-125A 45 12.5 16 71 2900 4 3.0
80-160 50 13.9 32 71 2900 7.5 3.0
80-160A 46.7 13.0 28 70 2900 7.5 3.0
80-160B 43.3 12.0 24 69 2900 5.5 3.0
80-200 50 13.9 50 67 2900 15 3.0
80-200A 47 13.1 44 66 2900 11 3.0
80-200B 43.5 12.1 38 65 2900 7.5 3.0
80-250 50 13.9 80 59 2900 22 3.0
80-250A 46.7 13.0 70 59 2900 18.5 3.0
80-250B 43.3 12.0 60 58 2900 15 3.0
80-315 50 13.9 125 54 2900 37 3.0
80-315A 46.5 12.9 110 54 2900 30 3.0
80-315B 44.5 12.4 100 53 2900 30 3.0
80-315C 41 11.4 85 51 2900 22 3.0
80-350 50 13.9 150 66 2900 55 3.0
80-350A 44.5 12.4 142 65 2900 45 3.0
80-350B 41 11.4 135 62 2900 37 3.0
80-100(I) 100 27.8 12.5 76 2900 5.5 4.5
80-100(I)A 89 24.7 10 74 2900 4 4.5
80-125(I) 100 27.8 20 76 2900 11 4.5
80-125(I)A 89 24.7 16 74 2900 7.5 4.5
80-160(I) 100 27.8 32 76 2900 15 4.5
80-160(I)A 93.5 26.0 28 74 2900 11 4.5
80-160(I)B 86.6 24.1 24 72 2900 11 4.5
80-200(I) 100 27.8 50 74 2900 2 4.5
80-200(I)A 93.5 26.0 44 73 2900 18.5 4.5
80-200(I)B 87 24.2 38 71 2900 15 4.5
80-250(I) 100 27.8 80 69 2900 37 4.5
80-250(I)A 93.5 26.0 70 68 2900 30 4.5
80-250(I)B 87 24.2 60 66 2900 30 4.5
80-315(I) 100 27.8 125 66 2900 75 4.5
型 号 流量Q 扬程
m 效率
% 转速
r/min 电机功率
KW 允许汽蚀余量
m
m3/h l/s
80-315(I)A 95 26.4 113 66 2900 55 4.0
80-315(I)B 90 25 101 65 2900 45 4.0
80-315(I)C 82 22.8 85 63 2900 37 4.0
100-100 100 27.8 12.5 76 2900 5.5 4.5
100-100A 89 47 10 74 2900 4 4.5
100-125 100 27.8 20 76 2900 11 4.5
100-125A 89 24.7 16 74 2900 7.5 4.5
100-160 100 27.8 32 76 2900 15 4.5
100-160A 93.5 26.0 28 74 2900 11 4.5
100-160B 86.6 24.1 24 72 2900 11 4.5
100-200 100 27.8 50 74 2900 22 4.0
100-200A 93.5 26.0 44 73 2900 18.5 4.0
100-200B 87 24.2 38 71 2900 15 4.0
100-250 100 27.8 80 69 2900 37 4.0
100-250A 93.5 26.0 70 68 2900 30 4.0
100-250B 87 24.2 60 66 2900 30 4.0
100-315 100 27.8 125 66 2900 75 4.0
100-315A 95 26.4 113 66 2900 55 4.0
100-315B 90 25 101 65 2900 45 4.0
100-315C 82 22.8 85 63 2900 37 4.0
100-100(I) 160 44.4 12.5 73 2900 11 4.5
100-125(I) 160 44.4 20 74 2900 15 4.5
100-125(I)A 140 39 17 72 2900 11 4.5
100-160(I) 160 44.4 32 32 2900 22 5.6
100-160(I)A 140 39 28 28 2900 18.5 5.0
100-200(I) 100 44.4 50 50 2900 37 5.2
100-200(I)A 140 39 45 45 2900 30 4.5
100-200(I)B 100 27.8 40 40 2900 22 4.5
100-250(I) 160 44.4 80 80 2900 55 4.8
100-250(I)A 140 39 72 72 2900 45 4.5
100-250(I)B 100 27.8 65 65 2900 37 4.5
100-350 100 27.8 150 150 2900 90 4.0
100-350A 87 24.2 142 142 2900 75 4.0
100-350B 82 22.8 135 135 2900 55 4.0
125-100 160 44.4 12.5 12.5 2900 11 4.0
125-100A 143 39.7 10 10 2900 7.5 4.0
125-125 160 44.4 20 20 2900 15 4.0
125-125A 143 39.7 16 16 2900 11 4.0
125-160 160 44.4 32 32 2900 22 4.0
125-160A 150 41.7 28 28 2900 18.5 4.0
125-160B 138 38.3 24 24 2900 15 4.0
125-200 160 44.4 50 50 2900 37 5.5
125-200A 150 41.7 44 44 2900 30 5.5
125-200B 138 38.3 37.5 37.5 2900 22 5.5
125-250 160 44.4 80 80 2900 55 5.0
125-250A 150 41.7 70 70 2900 45 5.5
