[供应] 离心泵:D型系列多级离心泵 |
 |
| 类别： |
泵 » 离心泵 » 离心泵 |
|
| 单位名称： |
永嘉县扬子江泵业有限公司 |
|
| 地区： |
浙江省 温州市 永嘉县 |
|
| 发布日期： |
2020-12-21 |
|
| 有效期： |
30 天 |
|
| 型号： |
|
|
| 联系人：叶雨飞 联系电话：0577 67980805 |
|
|
|
|
|
|
|

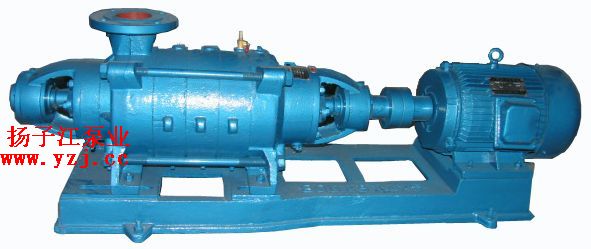

离心泵:D型系列多级离心泵
放大图片
详细信息：
D型泵系单吸多级分段式离心泵，供输送请水及物理化学性质类似于水的 液体之用。本泵扬程为H23至153.6米，流量为12.6--39.6m3/h。液体的最高 温度不得超过80℃，广泛应用于矿山排水、工厂及城市给水之用。 口径DN：50-125 (mm) 扬程H：23-153.6 (m) 流量Q：12.6-39.6(m3/h) 使用温度T：80℃ .
单吸分段式离心泵 型号意义
三、单吸分段式离心泵 产品结构说明
D型水泵为多级分段式，其吸入口位于进水段上，成水平方向，吐出口在水段上垂直向上，其扬程可根据使用需要而增减水泵级数。水泵装配良好与否，对性能影响关系很大，尤其是各个叶轮的口出与导翼的进出中心，其中稍有偏差即将使水泵的流量减少，扬程降低效率差，故在检修装配时务必注意。
D型水泵主要零件有:进水段、中段、出水段、叶轮、导翼挡板、出水段导翼、轴、密封环、平衡环、轴套、尾盖及轴承体。
进水段、中段、导叶挡板、出水段导翼、出水段及尾盖均为铸铁制成，共同形成泵的工作室。
叶轮为优质铸铁制成，内有叶片，液体沿轴向单侧进入，由于叶轮前后受压不等，必然存在轴向力，此轴向力由平衡盘来承担，叶轮制造时经静平衡试验。
轴为优质炭素钢制成，中间装有叶轮，用键、轴套及轴套螺母固定在轴上。轴的一端装联轴器部件，与电机直接连接。
密封环为铸铁制成，防止水泵高压水漏回进水部分，分别固定在进水段与中段之上，为易损件，磨损后可用备件更换。
平衡环为铸铁制成，固定在出水段上，它与平衡共同组成平衡装置。
平衡盘为耐磨铸铁制成，装在轴上，位于出水段与尾盖之间，平衡轴向力。
轴套为铸铁制成，位于填料室处，作固定叶轮和保护泵轴入用，为易损件，磨损后可用备件更换。
轴承是单列向心球轴承，采用钙基润滑脂润滑。
填料起密封作用，防止空气进入和大量液体漏出，填料密封由进水段和尾盖上的填料室，填料压盖，填料环及填料等组成，少量高压水流入填料室中起水封作用。填料的松紧程度必须适当，不可太紧亦不可太松，以液体能一滴一滴的渗出为准。如果填料太紧，轴套容易发热，同时耗费功率。填料太松，由于液体流失要降低水泵的效率。
〖性能参数表〗
型号 流量
m 3 /h
扬程
m 转速
r/min 功率(kw) 效率% 允许汽蚀余量m
轴功率 电机功率
50D8×2 18 19 2950 1.5 2.2 62 2.3
50D8×3 18 28.5 2950 2.25 3 62 2.3
50D8×4 18 38 2950 3 4 62 2.3
50D8×5 18 47.5 2950 3 .75 5.5 62 2.3
50D8×6 18 57 2950 4.5 5.5 62 2.3
50D8×7 18 66.5 2950 5.25 7.5 62 2.3
50D8×8 18 76 2950 6 7.5 62 2.3
50D8×9 18 85.5 2950 6.75 7.5 62 2.3
50D8×10 18 95 2950 7.5 11 62 2.3
50D8×11 18 104.5 2950 8.25 11 62 2.3
50D8×12 18 114 2950 9 11 62 2.3
80D12×2 32.4 22.7 2950 2.68 3 75 2.8
80D12×3 32.4 34.05 2950 4.02 5.5 75 2.8
80D12×4 32.4 45.4 2950 5.36 7.5 75 2.8
80D12×5 32.4 56.75 2950 6.7 7.5 75 2.8
80D12×6 32.4 68.1 2950 8.04 11 75 2.8
80D12×7 32.4 79.45 2950 9.38 11 75 2.8
80D12×8 32.4 90.8 2950 10.72 15 75 2.8
80D12×9 32.4 102.15 2950 11.06 15 75 2.8
80D12×10 32.4 113.5 2950 13.4 15 75 2.8
80D12×11 32.4 124.85 2950 14.74 18.5 75 2.8
80D12×12 32.4 136.2 2950 16.08 18.5 75 2.8
100D16×2 54 35.2 2950 7.2 11 71.5 3.3
100D16×3 54 52.8 2950 10.8 15 71.5 3.3
100D16×4 54 70.4 2950 14.4 18.5 71.5 3.3
100D16×5 54 88 2950 18 22 71.5 3.3
100D16×6 54 105.6 2950 21.6 30 71.5 3.3
100D16×7 54 123.2 2950 25.2 30 71.5 3.3
100D16×8 54 140.8 2950 28.8 37 71.5 3.3
100D16×9 54 158.4 2950 32.4 37 71.5 3.3
100D16×10 54 176 2950 36 45 71.5 3.3
100D16×11 54 198.6 2950 39.6 55 71.5 3.3
100D16×12 54 211.2 2950 43.2 55 71.5 3.3
125D15×2 108 40 2950 15.6 18.5 76 4
125D15×3 108 60 2950 23.4 30 76 4
125D15×4 108 80 2950 31.2 37 76 4
125D15×5 108 100 2950 39 45 76 4
125D15×6 108 120 2950 46.8 55 76 4
125D15×7 108 140 2950 54.6 75 76 4
125D15×8 108 160 2950 62.4 75 76 4
125D15×9 108 180 2950 70.3 90 76 4
125D15×10 108 200 2950 78 90 76 4
D型多级离心泵订货须知:
一、①D型多级离心泵产品名称与型号②D型多级离心泵口径③D型多级离心泵扬程（m）④D型多级离心泵流量⑤D型多级离心泵电机功率（KW）⑥D型多级离心泵转速（r/min）⑦D型多级离心泵j电压〔V〕⑧D型多级离心泵吸程（m）⑨D型多级离心泵是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定我公司的D型多级离心泵产品型号，请按D型多级离心泵型号直接向扬子江泵业公司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们扬子江泵业的技术专家为您审核把关。
感谢您访问我们扬子江泵业的网站【www.yzj.cc】,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
